Falcon F16V5 ピクセルコントローラーは、E1.31、Artnet、または DDP データの192ユニバースを受信し、16系統のローカルストリングと4系統のレシーバーポートにピクセルデータを出力できます。
品番型番：F16V5

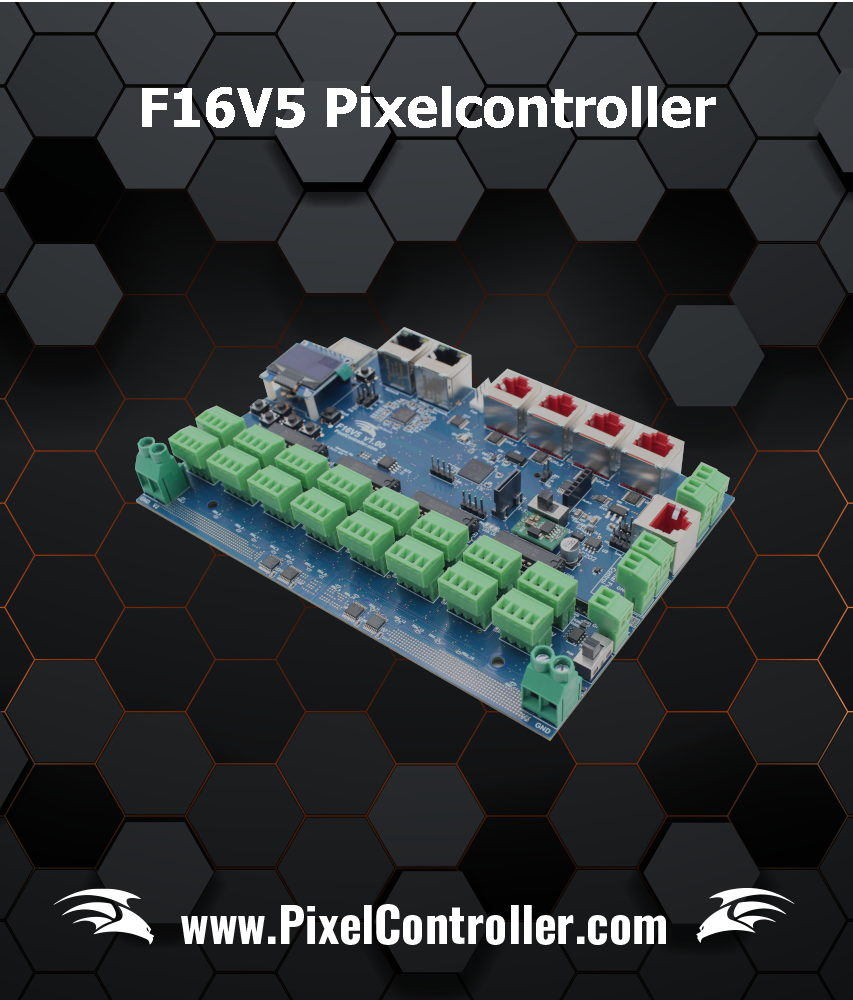

製品名：Falcon F16V5 ピクセルコントローラー
製品概要
本コントローラーは E1.31、Artnet、または DDP データの192ユニバースを受信し、16系統のローカルストリングと4系統のレシーバーポートにピクセルデータを出力できます。
出力あたり 1,024ピクセル
E1.31 / Artnet 対応：192ユニバース
2ポートスイッチ搭載により、コントローラーを「デイジーチェーン」接続可能
全出力にリセット可能な電子ヒューズ（E-Fuse）搭載。ヒューズ状態はLEDおよびウェブUIで確認可能
SmartReceiverポート ×4。SRxN v5 レシーバーと双方向通信対応。SRxN V5レシーバーから電流・電圧・ヒューズ状態を取得可能
新機能
E1.31 / Artnet 対応：192ユニバース
2ポートスイッチ搭載により、コントローラーを「デイジーチェーン」接続可能
ワイヤレス ESP-07 モジュール搭載（ボードマウントアンテナ付き）。オプションで外部アンテナの注文も可能
全出力にリセット可能な電子ヒューズ（E-Fuse）搭載。ヒューズ状態はLEDおよびウェブUIで確認可能
SmartReceiverポート ×4。SRxN v5 レシーバーと双方向通信対応。SRxN レシーバーから電流・電圧・ヒューズ状態を取得可能
Falcon Player リモートモード対応。マイクロSDカードにシーケンスを保存し、FPPマスターと同期再生が可能
シングル4層基板。高さが従来比 3/8 小型化
電源
| 給電方式 | ピクセル電源またはExternal電源から給電可能。両入力とも 5〜13VDC 対応 |
|---|---|
| 電源出力ポート | スイッチへの電源供給ポートあり |
| 独立電源系統 | 2系統の独立電源。それぞれ異なる電圧を設定可能 |
| ヒューズ付き出力 | メインボード ×16（ヒューズ付き出力） |
出力系統数
| ローカル出力 | 16ポート。SmartReceiverボード使用時は最大32ポート（SRx1、SRx2、SRx4） |
|---|---|
| スタートアドレス | 全出力に、本コントローラーが受信可能な 98,304チャンネルのうち任意のチャンネルをスタートアドレスとして設定可能 |
| ストリング設定 | 各ストリングを個別に設定可能（ヌルノード、ジグザグ、正逆転、ノードタイプ、ピクセル数、グルーピングなど） |
出力あたりのピクセル数
| ピクセル数 | 16〜32ストリングモードで、出力あたり 1,024ピクセル |
|---|
対応ストリングタイプ
| 対応ピクセルタイプ | 70種類以上のピクセルタイプに対応 |
|---|
レシーバー出力
| SmartReceiverポート | 専用ポート ×4。各ポートで1チェーンのレシーバーを接続可能。チェーンあたり最大6台のレシーバーを接続可能 |
|---|
DMX / Renard 出力
| RS-485 出力 | 専用出力 ×1。RJ-45コネクタ使用 |
|---|
LCD ディスプレイ / プッシュボタン / インジケーター
| ディスプレイ | 0.96インチ OLED（128×64ドットマトリクス）。設定・ステータス表示用 |
|---|---|
| 操作ボタン | プッシュボタン ×5（上・下・右・左・選択） |
| 電源LED | 電源状態インジケーター ×1 |
| 汎用LED | 多目的ステータスLED ×2 |
| ヒューズLED | ヒューズ状態インジケーター ×16 |
温度センサー
| プロセッサー温度センサー | ×1 |
|---|---|
| 追加センサー | ×2 |
電圧センサー
| 電圧モニタリング | メインボードの入力ピクセル電圧を検出し、ユーザーインターフェースに表示。ウェブページインターフェースおよびOLEDに電圧・温度を表示 |
|---|
