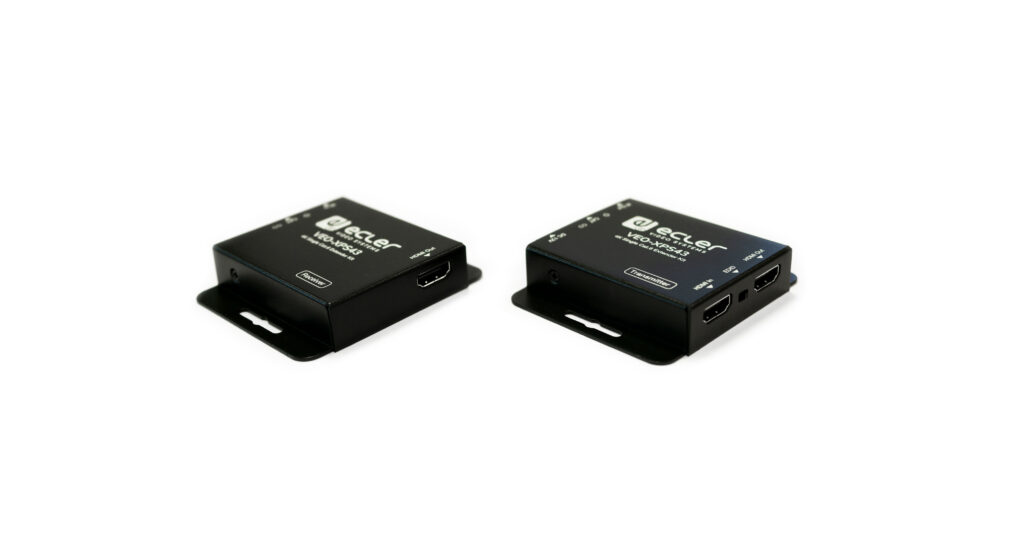

VEO-XPS43は、4K/UHD映像信号をゼロレイテンシーで最大30m、フルHD映像信号を最大60m延長できるHDMI®延長キットです。Cat.6以上のケーブル1本で運用でき、EDID管理機能とIRパススルー機能を備えたシンプルかつコストパフォーマンスの高いプロフェッショナル向け延長ソリューションです。
品番型番：CVEOXPS43
製品名：VEO-XPS43
HDMI®映像・音声・IR信号をCat.6ケーブル（またはそれ以上）1本で延長する完全なHDMI®延長キット
最大4K@30Hzの映像解像度に対応
コンパクト設計で簡単かつ柔軟な設置が可能
トランスミッターのHDMI®ループ出力によるカスケード接続対応
レシーバー側またはループ出力側ディスプレイからのEDIDコピーをサポート
PoC（ケーブル経由給電）機能対応（レシーバーはトランスミッターから給電）
HDCP準拠
最大4K@30Hzの映像解像度に対応
コンパクト設計で簡単かつ柔軟な設置が可能
トランスミッターのHDMI®ループ出力によるカスケード接続対応
レシーバー側またはループ出力側ディスプレイからのEDIDコピーをサポート
PoC（ケーブル経由給電）機能対応（レシーバーはトランスミッターから給電）
HDCP準拠
映像性能
| ビデオ入力コネクター | HDMI® Type A メス |
|---|---|
| ビデオ出力コネクター | HDMI® Type A メス |
| ビデオ入力解像度 | 480i、480p、720i、720p、1080i、1080p（最大60Hz）、1200p（最大25/30Hz）、4K（最大30Hz） |
| ビデオ出力解像度 | 480i、480p、720i、720p、1080i、1080p（最大60Hz）、1200p（最大25/30Hz）、4K（最大30Hz） |
| クロマサブサンプリング | 4:4:4 ／ 4:2:2 |
| 色深度 | 8bit、10bit、12bit |
| 色空間 | RGB、YCbCr |
| HDCP | 1.4準拠 |
| HDMI®ケーブル伝送距離 | Ecler VEOケーブル使用時：最大10m |
音声性能
| オーディオフォーマット | Dolby TrueHD、Dolby Digital、DTS-HD Master Audio、DTS 5.1、PCM |
|---|---|
| サンプルレート | 最大192KHz |
| ビット深度 | 最大24bit |
| 周波数特性 | 20Hz〜20KHz（±3dB） |
デバイスコントロール
| EDID管理 | EDIDスイッチセレクター |
|---|---|
| ステータスインジケーター | 電源ONステータスLED ／ 接続ステータスLED |
パススルーコントロール
| パススルーコネクター | 3.5mm ミニジャックコネクター |
|---|---|
| パススループロトコル | IRパススルー |
接続仕様
| HDMI®延長方式 | ゼロレイテンシーのポイント・トゥ・ポイント延長 |
|---|---|
| 伝送距離 | CAT6a/7 @ 4K：最大30m（98ft） CAT6a/7 @ 1080p：最大60m（197ft） |
電気的仕様
| 電源 | 外部：AC 100V〜240V 50/60Hz ／ 出力：DC 12V-1A |
|---|---|
| AC電源コネクター | 外部電源アダプター（4種類の地域対応プラグ付属） |
| DCコネクター | DCコアキシャル |
| 消費電力 | トランスミッター：1.86W ／ レシーバー：0.87W |
物理的仕様
| 動作温度 | 0〜+40°C（32〜+104°F） |
|---|---|
| 動作湿度 | 20〜90% RH（結露なし） |
| 設置オプション | 表面設置、VEO-RACK19 |
| 付属品 | IRブラスターユニット×1、IRレシーバーユニット×1、12VDC 1A国際対応電源アダプター×1（TX・RX共用） |
| オプションアクセサリー | VEO-RACK19 |
| 寸法（W×H×D） | 79.5 × 69 × 16.5mm（3.13 × 2.71 × 0.65 in） |
| 重量 | TX：0.132kg（0.291 lb）／ RX：0.130kg（0.286 lb） |
| 梱包寸法（W×H×D） | 205 × 75 × 115mm（8.07 × 2.95 × 4.53 in） |
| 梱包重量 | 0.6kg ／ 1.32 lb |
| 筐体素材 | 金属 |
| カラー | ブラック |
