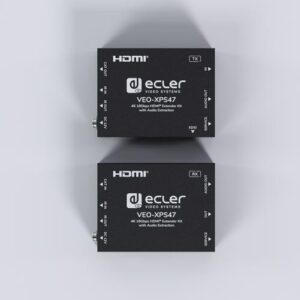

VEO-XPS47 は、4K 50Hz 4:4:4 映像信号をゼロレイテンシーで最大 70 m まで延長できる HDMI 18Gbps エクステンダーキットです。Cat 5e 以上のケーブル 1 本で伝送し、トランスミッターとレシーバー両方に Euroblock コネクターによるステレオアンバランスオーディオ抽出機能を搭載しています。EDID 管理、IR 信号パススルー、双方向 PoC にも対応しており、プロフェッショナルな延長用途に最適なシンプルでコスト効率の高いソリューションです。
品番型番：CVEOXPS47
製品名：VEO-XPS47
Cat 5e 以上のケーブル 1 本で信号延長するトランスミッターとレシーバーのセット
HDMI 2.0b 規格の HDMI 18Gbps 4K 60Hz 4:4:4 対応
4K/50Hz は最大 70 m、4K/60Hz は最大 30 m の伝送距離
トランスミッターとレシーバー両方の Euroblock コネクターによるステレオアンバランスオーディオ抽出
HDR10、HDR10+、Dolby Vision、HLG 対応
LPCM 7.1、Dolby True HD、DTS HD Master の音声フォーマット対応
双方向 IR コントロール延長
EDID 管理
HDCP 2.2 準拠
双方向 PoC（Power over Cable）機能
HDMI 2.0b 規格の HDMI 18Gbps 4K 60Hz 4:4:4 対応
4K/50Hz は最大 70 m、4K/60Hz は最大 30 m の伝送距離
トランスミッターとレシーバー両方の Euroblock コネクターによるステレオアンバランスオーディオ抽出
HDR10、HDR10+、Dolby Vision、HLG 対応
LPCM 7.1、Dolby True HD、DTS HD Master の音声フォーマット対応
双方向 IR コントロール延長
EDID 管理
HDCP 2.2 準拠
双方向 PoC（Power over Cable）機能
| 映像性能 | |
|---|---|
| 映像入力コネクター（TX） | HDMI® Type A メス × 1（2.0、18Gbps） |
| 映像出力コネクター（RX） | HDMI® Type A メス × 1（2.0、18Gbps） |
| Cat 延長コネクター | RJ-45 メス × 1（TX / RX 各 1） |
| 対応解像度 | 480i / 480p / 720i / 720p / 1080i / 1080p（最大 60Hz）、1200p（25/30Hz）、4K（最大 60Hz） |
| クロマサブサンプリング | 4:4:4、4:2:2、4:2:0 |
| 色深度 | 8bit（4K 60Hz 4:4:4）、10bit / 12bit（4K 60Hz 4:2:2〜4:2:0） |
| HDR | HDR10、HDR10+、Dolby Vision、HLG |
| HDCP | HDCP 2.2 |
| 帯域幅 | 18 Gbps |
| 伝送距離 | 4K/50Hz: 最大 70m、4K/60Hz: 最大 30m（Cat 5e 以上） |
| 音声性能 | |
| 音声出力コネクター | 3ピン アンバランス Euroblock × 1（TX / RX 各搭載） |
| 対応音声フォーマット | LPCM 2.0/2.1/5.1/6.1/7.1、Dolby Digital、Dolby TrueHD、Dolby Digital Plus（DD+）、DTS-ES、DTS HD Master、DTS HD-HRA、DTS-X |
| サンプリングレート | 48 kHz、96 kHz、192 kHz |
| ビット深度 | 最大 24bit |
| 周波数特性 | 20 Hz〜20 kHz（±3 dB） |
| デバイスコントロール | |
| コントロールコネクター | DIP スイッチ × 1 |
| EDID 管理 | EDID コピー、EDID 設定 |
| ステータスインジケーター | リンクステータス LED |
| パススルーコントロール | |
| パススルーコネクター | 3.5mm ジャック × 1 |
| パススループロトコル | IR（双方向） |
| 電気的特性 | |
| 電源供給 | 双方向 PoC（Power over Cable）または外部電源アダプター |
| AC 電源入力 | AC 100〜240 V、50/60 Hz、0.3 A（EU / UK / US / AU プラグ付属） |
| DC 出力 | DC 12 V / 1 A（ロック付き DC コネクター） |
| 消費電力 | 最大 3.36 W |
| 物理的特性 | |
| 外形寸法（W × H × D） | 90 × 18 × 68 mm（TX / RX 共通） |
| 本体重量 | TX: 0.160 kg（0.35 lb）、RX: 0.155 kg（0.34 lb） |
| シャーシ素材 / カラー | メタル / ブラック |
