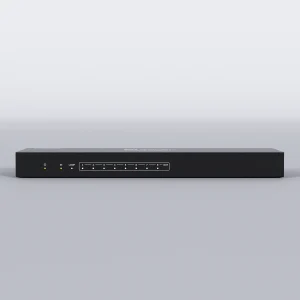

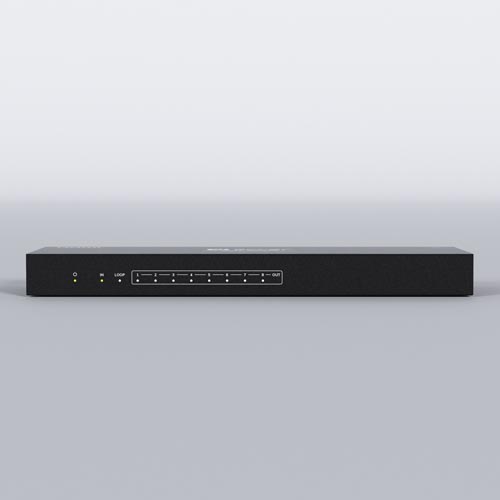

VEO-SPS48 は、HDMI ソース信号を 8 台のリモートディスプレイへ分配・延長できる 18Gbps HDMI 1×8 スプリッターです。4K 60Hz 4:4:4 映像信号に対応し、HDMI ループ出力と 8 系統の Cat 延長出力を備えています。Cat 5e 以上のケーブル 1 本で、4K/60Hz 最大 35 m、4K/30Hz 最大 50 m、フル HD 最大 70 m の伝送が可能です。一方向 IR 制御パススルー、Euroblock によるステレオアンバランスオーディオ抽出、EDID 管理、RS-232 シリアル制御もサポートし、大規模なプロフェッショナル映像分配システムに最適なソリューションです。
品番型番：CVEOSPS48
製品名：VEO-SPS48
Cat 5e 以上のケーブル 1 本で信号分配・延長が可能
HDMI 2.0b 規格の HDMI 18Gbps 4K 60Hz 4:4:4 対応
4K/60Hz 最大 35 m、4K/30Hz 最大 50 m、1080p/60Hz 最大 70 m の伝送距離
Euroblock コネクターによるステレオアンバランスオーディオ抽出
HDMI ループ出力と 8 系統の RJ-45 延長出力を搭載
HDR10、HDR10+、Dolby Vision、HLG の映像信号に対応
LPCM 2.0、Dolby Digital/Plus/EX、Dolby True HD、DTS、DTS-EX、DTS-96/24、DTS High Res、DTS-HD Master Audio、DSD の音声フォーマット対応
EDID 管理
HDCP 2.2 準拠
IR コントロール延長
RS-232 リモートコントロール対応
付属レシーバーへの PoC（Power over Cable）機能
HDMI 2.0b 規格の HDMI 18Gbps 4K 60Hz 4:4:4 対応
4K/60Hz 最大 35 m、4K/30Hz 最大 50 m、1080p/60Hz 最大 70 m の伝送距離
Euroblock コネクターによるステレオアンバランスオーディオ抽出
HDMI ループ出力と 8 系統の RJ-45 延長出力を搭載
HDR10、HDR10+、Dolby Vision、HLG の映像信号に対応
LPCM 2.0、Dolby Digital/Plus/EX、Dolby True HD、DTS、DTS-EX、DTS-96/24、DTS High Res、DTS-HD Master Audio、DSD の音声フォーマット対応
EDID 管理
HDCP 2.2 準拠
IR コントロール延長
RS-232 リモートコントロール対応
付属レシーバーへの PoC（Power over Cable）機能
| 映像性能 | |
|---|---|
| 映像入力コネクター | HDMI® Type A メス × 1（2.0、18Gbps） |
| 映像出力コネクター | HDMI® Type A メス × 1（ループ出力）、RJ-45 メス × 8（延長出力） |
| 対応解像度 | 480i / 480p / 720i / 720p / 1080i / 1080p（最大 60Hz）、4K（最大 60Hz） |
| クロマサブサンプリング | 4:4:4、4:2:2、4:2:0 |
| 色深度 | 8bit（4K 60Hz 4:4:4）、10bit / 12bit（4K 60Hz 4:2:2〜4:2:0） |
| HDR | HLG、HDR10、HDR10+、Dolby Vision |
| HDCP | HDCP 2.2 / 1.4 |
| 帯域幅 | 18 Gbps |
| 伝送距離 | 4K/60Hz: 最大 35 m、4K/30Hz: 最大 50 m、1080p/60Hz: 最大 70 m（Cat 5e 以上） |
| 音声性能 | |
| 音声出力コネクター | 3ピン アンバランス Euroblock × 1 |
| 対応音声フォーマット | LPCM 2.0/2.1/5.1/6.1/7.1、Dolby Digital、Dolby TrueHD、Dolby Digital Plus（DD+）、DTS-ES、DTS HD Master、DTS HD-HRA、DTS-X |
| サンプリングレート | 48 kHz、96 kHz、192 kHz |
| ビット深度 | 最大 24bit |
| 周波数特性 | 20 Hz〜20 kHz（±3 dB） |
| デバイスコントロール | |
| コントロールコネクター | Micro USB Type B × 1、DIP スイッチ × 1 |
| コントロールプロトコル | RS-232 |
| EDID 管理 | EDID コピー、内蔵 EDID |
| パススルーコントロール | |
| パススルーコネクター | IR ジャック 3.5mm × 1 |
| パススループロトコル | IR |
| 電気的特性 | |
| 電源供給 | 外部電源アダプター（PoC 対応：付属レシーバーへ給電） |
| AC 電源入力 | AC 100〜240 V、50〜60 Hz、0.3 A（12 V / 2.5 A PSU 付属） |
| DC 出力 | DC 12 V / 2.5 A（ロック付き DC コネクター） |
| 消費電力 | 最大 25.44 W |
| 物理的特性 | |
| スプリッター TX 寸法（W × H × D） | 300 × 28 × 100 mm（11.81 × 1.1 × 3.94 in） |
| レシーバー RX 寸法（W × H × D） | 88 × 18 × 61 mm（3.46 × 0.71 × 2.4 in） |
| 本体重量（TX） | 0.823 kg（1.81 lb） |
| 本体重量（RX） | 0.155 kg（0.34 lb） |
| シャーシ素材 / カラー | メタル / ブラック |
